?一、產品概述：

微型金屬管浮子流量計，即微小流量金屬管浮子式流量測量?jī)x表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。

連接方式有 水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器 （恒流閥），廣泛應用于石油、化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。

微型金屬管浮子流量計LZZW 系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關 （需配備關聯設備）；LZDW 系列為電遠傳型儀表，輸出 4～20mA 電流信號 （兼容 HART 通訊協議），同時采用LED 光柱現場指示流量。?

?

?

?

?

?

三、主要技術參數

? 1、測量范圍：水 （20℃）0.3～100L/h

? ?空氣 （20℃ 101325Pa）5～3400L/h

? 2、量 程 比：10 ∶1

? 3、準確度等級：LZZW 系列 4.0 級，LZDW 系列 2.5 級

?

? 4、最大工作壓力：2.5MPa 或 6.4MPa，最大 13MPa

? 5、介質溫度：—80～＋150℃，最高 300℃

? 6、環境溫度：—25～＋65℃

? 7、連接方式：1/4″NPT 內螺紋，可選Φ6 （Φ8）卡套連接或按用戶要求

? 8、限位報警：1～2 個報警開關 （可選，防爆等級 ExiaIICT3—T6 ）

? 9、電遠傳：電源電壓：24(1±10%)V DC

? 輸出信號：(4～20)mA DC，二線制(兼容 HART 通訊協議)

? 負載電阻：≤500 Ω (24V DC)

? 10、防護等級：IP65 ?

?

?

四、測量范圍：

?

?

五、外形及安裝尺寸

?

?

?

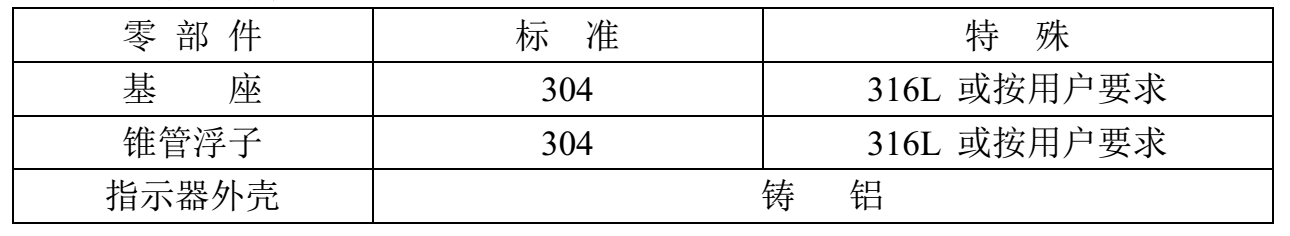

?六、主要零部件材質

?

?

七、報警關聯設備金屬參數

帶報警開關的微小流量金屬管浮子流量計需配備關聯設備，可選用接近開關輸入的隔離式安全柵或晶體管繼電器WE77/Ex—1、WE77/Ex—2。

?

晶體管繼電器 WE77/Ex—1、WE77/Ex—2 由電源組、晶體管放大器和中間繼電器組成，WE77/Ex—1帶有一個安全控制電路，WE77/Ex—2 帶有兩個安全控制電路。 ?

?

?

?

八、安裝與維護

1 、流量計安裝到工藝管道之前，應對工藝管道進行吹掃或清洗，防止管道中雜質堵塞儀表，影響正常使用。

2 、流量計應垂直安裝，介質流向向上，流量計中心線與鉛垂線的夾角不超過 5°。

3、為防止管道受壓變形，流量計接口必須與管道軸線對中并平行。必要時在流量計兩側適當支撐管道， 以防止震動并且減輕流量計的軸向壓力。

4 、如果介質中含有固體雜質，應在流量計上游加裝過濾器。

5、為了便于維護和清洗，建議安裝旁通管路。

6、為確保流量指示穩定，建議在流量計下游安裝流量調節閥。

7、用于測量液體時，應保證工作壓力不低于 2 倍最大壓損；用于測量氣體時，應保證工作壓力不低于 5

? 倍最大壓損，以使流量計穩定工作。

8、本儀表基于磁耦合原理工作，應確保儀表周?chē)渌O(shè)備產生的磁場不影響測量結果。

?

??
